集成电路安装与焊接时的注意事项

返回列表
  • 来源:靖邦
  • 发布日期:2019-05-11 15:57:00
  • 加入收藏
  • 关注:
精彩内容


集成电路的插装与焊接方法和分立元器件的插装与焊接方法大体一致,只是集成电路的引脚数目相对比较多,在对集成电路进行插装或焊接时,需要更加仔细。一般不同印制电路板集成电路的插装方式不同,为了使集成电路能更加良好地散热,在集成电路的底部安装有一个集成电路插座,通过集成电路插座对集成电路进行固定。

集成电路内部集成度高,受到过量的热也容易损坏。它绝对不能承受高于200℃的温度,因此焊接时必须非常小心。在焊接时除掌握锡焊操作的基本要领外,还需要特别注意以下几点。

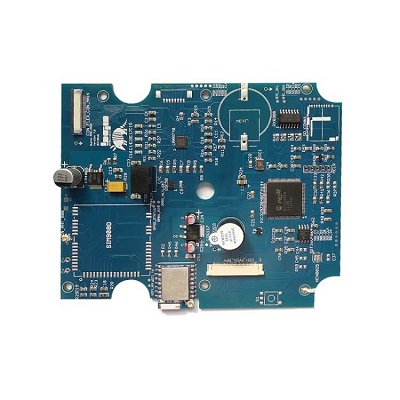

smt贴片加工


1)镀金处理的电路引脚不要用刀刮,只需要用酒精擦洗或用绘图橡皮擦净即可。

2)对CMOS电路焊前不要拿掉事先设置好的短路线。

3)焊接时间尽可能短,一般不超过3s

4)使用的电烙铁最好是恒温230℃的电烙铁。

5)工作台最好做防静电处理。

6)选用尖窄一些的烙铁头,焊接时不会碰到相邻端点。

7)引脚的安全焊接顺序为地端——输出——电源端——输入端。
