制作电路板第一步:Protel 2004 的设计系统了解

返回列表
  • 来源:靖邦
  • 发布日期:2018-11-28 14:33:00
  • 加入收藏
  • 关注:
PCB设计知识点:


    Protel 2004是电子工程师经常使用的一套电路设计软件,那么Protel 2004主要包括4个组成部分:原理图设计系统、PCB设计系统、电路仿真系统、可编程程序设计系统。接下来我们来浅谈这4个组成部分有什么特点:

(1) Schematic DXP:电路原理图绘制部分,提供超强的电路绘制功能。设计者不但可以绘制电路的原理图,还可以绘制一般的图案,甚至也可以插人图片,对原理图进行注释。原理图设计中的元件由元件符号库支持,对于没有符号库的元件,设计者可以自己绘制元件符号。

     (2) PCB DXP:印制电路板设计部分,提供超强的PCB设计功能。Protel 2004具有完善的布局和布线功能,尽管ProtelPCB布线功能不能说是最强的,但是它的简单易用使得软件具有最强的亲和力。PCB需要有元件封装库支持,对于没有元件封装库的元件,设计者可以自己绘制元件封装。

      (3) SIM DXPProtel 2004的电路仿真部分。在电路图和印制板设计完成后,需要对电路设计进行仿真,以便检查电路设计是否合理,是否存在干扰。

      (4) PLD DXP: Protel 2004的可编程逻辑设计部分。由于太过复杂,本章软文对该部分不进行讲述。

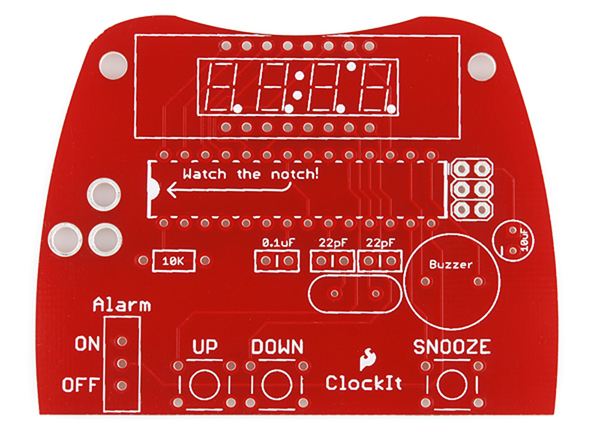

电路板加工

以上靖邦电子为您提供的知识点:Protel 2004 的原理图和PCB 设计系统的4个部分组成。希望对您有帮助!
