SMT贴片机抛料的原因及解决措施

返回列表
  • 来源:靖邦
  • 发布日期:2019-09-16 09:19:00
  • 加入收藏
  • 关注:
SMT资讯

做为对贴片产品的品质要求,一般情况下不仅要遵循IPC相关验收标准,而且还要根据不同的产品进行工程工艺的调整。产品按照消费类电子产品、工业类电子产品、军用类和航空类电子产品3大类进行分类。不同的类别,验收标准也是不一样的。所以相应产品问题的关注点也是具体问题具体分析。今天我们来分析一下SMT贴片机抛料的原因及解决措施。

1、原因:吸嘴问题、堵塞、破损。

解决措施:清洁,更换NOZZLE

2、原因:贴片加工识别系统问题,有杂物干扰识别,不清洁,还有可能破损。

解决措施:重新检查“图像数据”或清洁LASER SENSOR/VCS

3、原因:位置问题,取料不在料的正中心,造成偏位,吸料不好,跟对应的数据参数不符而被识别系统当作无效料抛弃。

解决措施:需要SMT贴片加工厂的技术员重新设定元件的PICKUP

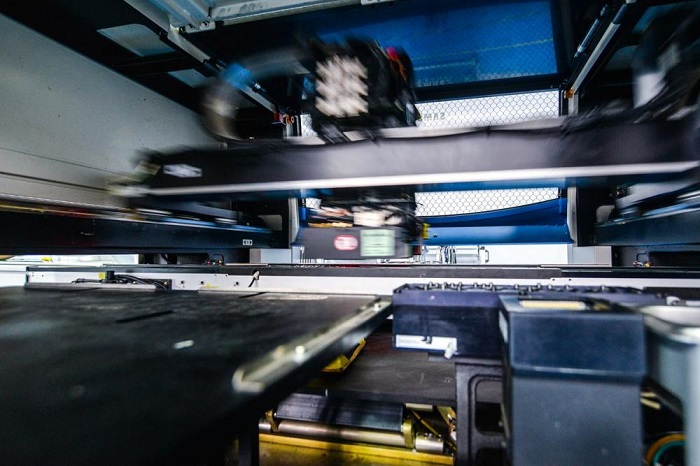

SMT贴片加工

4、真空问题、气压不足、真空气管通道不顺畅,有异物堵住真空通道,或是真空有泄露。

解决措施:清洁NOZZLE,真空发生器,电磁阀,气路等。

5、PEEDER问题,料带没有卡在FEEDER的棘齿轮上,或是位置不对,FEEDER间距不对。

解决措施:正确安装料带,调节FEEDER的间距。

6、程序问题,如参数不对,跟实物不符等。

解决措施:重新设置检测元件参数。

以上是深圳SMT贴片加工厂深圳市靖邦电子有限公司为您提供的行业咨询希望对您有所帮助!
