SMT贴片检测工艺与设备

返回列表
  • 来源:靖邦
  • 发布日期:2019-09-24 09:51:00
  • 加入收藏
  • 关注:
常见问答

随着电子产品向小型化、高密度化发展,近年来相应的SMT加工检测技术也有了飞速发展。贴片加工厂常见的检测方法有目视检查、非接触式检测和接触式检测3大类

目视检测主要采用放大镜、双目显微镜、三维旋转显微镜、投影仪等。非接触式检测主要采

用自动光学检测( Automatic Optical InspectionAO)、自动X射线检测( Automatic X-Ray

InspectionAXI)。接触式检测主要采用在线测试( In Circuit TestCT)、飞针测试( Flying Probe

TestFPT)、功能测试( Functional TestFT)等。

smt贴片检测设备

自动光学检测仪(AOI)

随着元器件封装尺的减小和印制电路板贴片密度的增加,SMA检查难度越来越大,smt贴片加工厂在使用人工目检就显得力不从心,经常会因为人为失误导致产品不良。目检因为其稳定性和可靠性难以满足生产和质量控制的需要,故就需要smt贴片加工采用专用检查设备来实现自动检测就越来越重要。首先,用于生产的检测仪器是光学系统,这类仪器都有一个共同的特点,即通过光源对SMA进行照射,用光学镜头将SMA反射光采集进行运算,经过计算机图像处理系统从而判断SMA上元件位置及焊接情况,所以这类设备称为自动光学检测(AO1)设备。

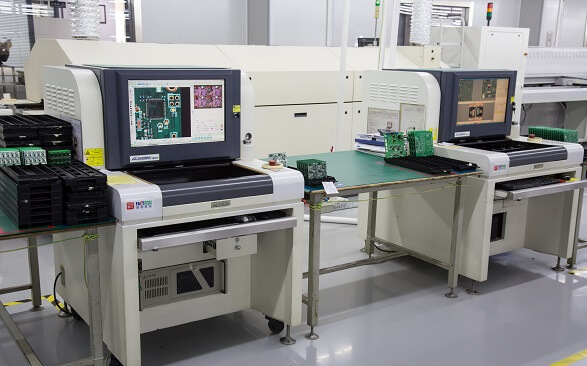

离线AOI检测仪

自动光学检测,我们最常说的AOI,在大多数的SMT贴片加工厂中目前都已经普及和使用,不仅仅提高了生产效率,也提高了良品率,在成本与效率的提高上是双向加分的。

以上就是SMT贴片加工厂深圳市靖邦电子有限公司为您提供的关于AOI工艺和设备的一些基本知识,希望在贴片加工中能够对您有所帮助!
