双波峰焊机的基本结构解析

返回列表
  • 来源:靖邦
  • 发布日期:2020-07-28 11:12:00
  • 加入收藏
  • 关注:

一、助焊剂涂敷系统

助焊剂涂敷主要有涂刷,发泡及定量喷射等方式。传统采用滚筒涂刷及发泡是敞开式的,SMT贴片焊接的质量会受到影响,焊剂的密度随着时间的延长增长,助焊剂涂敷量不易控制,因此现在已经很少使用。目前大多采用定量喷射的方式,这种方式焊剂是密闭在容器内的,不会挥发,不会吸收空气中的水分,不会被污染,因此焊剂成分能保持不变。超声喷雾法是定量雾化后喷涂,因此喷涂量可以控制,而且比较均匀。

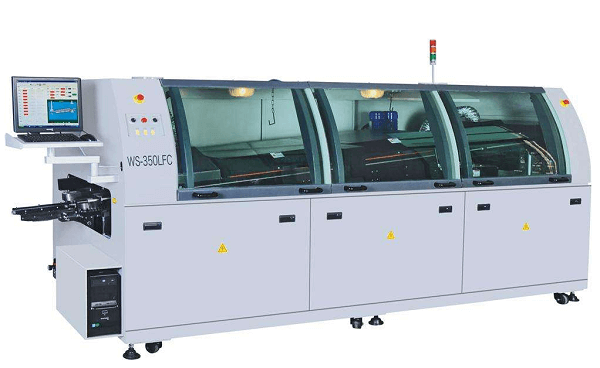

波峰焊

二、焊料波峰发生器

焊料波峰的形状对焊接质量有很大影响。波峰的形状是由喷嘴的外形设计决定的,国内外大约有几十种波形设计,如弧形波、双向半波、不对称双向平波、Z形波、T形波、入波、2波、空心波等。常见的波峰结构有入波、T形波、92波、空心波。适合SMT波峰焊接的

三、冷却系统

冷却系统有风冷、水冷式。

四、氮气保护装置

氮气保护装置用于充氮气焊接,可以减少高温氧化,提高焊点浸润性,减少锡渣。氮气焊接上要用于高可靠产品和无铅产品。

五、PCB夹送、传输系统

PCB夹送、传输系统的主要技术要求是:传动平稳,无振动和抖动现象,噪声低机械特性好,抗腐蚀、耐高温,不变形传送速度在一定范围内(一般为03m/min)连续可调,速度波动量应小于10传送角度在3°~7°范围内可调。PCB夹持爪化学稳定性要好,在助焊剂和高温下不溶蚀、不活锡、弹性好、夹持力稳定;装卸PCB方便,宽度调节容易。

PCB传送机构的主要有爪式夹送器、机械手夹持和框架式夹送器几种。

爪式夹送器和机械手夹持是将PCB电路板置于夹持爪上,夹持爪直接安装在驱动链条上并在传输导轨上运行:框架式夹送器也称为托架式,它是将PCB固定在框架上,然后将框架安放在链式夹送器或钢带式夹送器上进行传送。
