PCB飞针式在线测试技术

返回列表
  • 来源:靖邦
  • 发布日期:2019-07-08 09:54:00
  • 加入收藏
  • 关注:
PCBA技术


对于不能使用针床测试的印制电路板,可以使用飞针式在线测试仪。测试作业时,根据预先编排的坐标位置程序,移动测试探针到测试点处与之接触,各测试探针根据测试程序对装配的元器件进行开/短路测试或元器件测试。

飞针式在线测试仪上安装有多根针,每根针都安装在适当的角度上,不会发生测试死角现象,能进行全方位角测试。因此,采用飞针在线测试仪能大幅度地提高不良检出率。

飞针式在线测试仪的测试程序一般自动生成,其方法是:由PCB电路CAD系统与测试设备相连构成数据链站,将CAD数据输出的位置坐标变换为探接坐标,再由结点资料、元器件资料生产测试程序。由CAD数据直接转换成测试程序,能大幅度短编程时间和读入周期,降低运行成本。

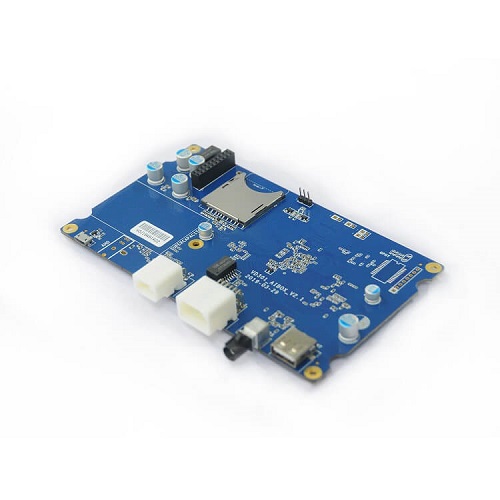

PCBA加工

1PCB标号定位。由CAD数据生产的测试探针探接坐标,借助印制电路板上的布线基准标号,以图像识别进行坐标修正后,可以减少被测电路板的制作误差及电路板的设置误差,从而实现高精度测量。

基准标号的图像识别与位置修正功能原理是:由CCD摄像机读取印制电路板布线时印制上的基准标号,由图像处理装置提取出标记的中心坐标,计算出与基准坐标的偏移量,然后对预先程序编定的X-Y坐标完成修正,进行测量。

2)探针形状的选择和测试点的选择顺序。

①探针形状的选择。表面贴装电路板的探针接触点有测试走线、过孔、元器件引脚等不同种类,飞针式在线测试仪的各根探针可以根据要求选择最适当的探针形状。

②测试点的选择顺序。测试点的选择可按如下顺序进行:测试点、2125以上的芯片焊盘、0.8mm间距以上的IC引脚焊盘、过孔(已有元器件时)、裸孔、1608以下的芯片焊盘(但指定2点)、0.65mm间距以下的IC引脚焊盘。
