smt贴片中翼形引脚元件的手工焊接方法

返回列表
  • 来源:靖邦
  • 发布日期:2020-08-12 14:00:00
  • 加入收藏
  • 关注:

SMT贴片加工的日常工作中,我们经常会遇到一些做电力电子、电源、工业控制、充电桩的产品,上面大多数都是DIP插件物料,而且很多的物料因为跟贴片物料的耐温性和加工要求不一致,就需要用到手工焊接,特别是常见的翼形引脚元件最为常见。一般情况下如果是不能机贴的话,PCBA加工厂会选择用人工手焊的形式把最后剩余的几个料焊接上去。那么翼形引脚的手工焊接方法您了解多少呢?今天靖邦电子小编跟大家一起来分享一下:

翼形引脚元件包括三焊端的电位器、SOTSOPQFP

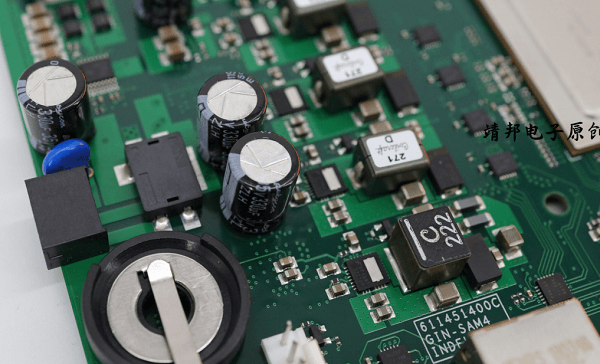

smt贴片

一、逐个焊点焊接

1、用镊子夹持器件,对准方向使引脚与PCB焊盘对齐,居中贴放在相应的焊盘上。

2、选用圆锥形或凿子形烙铁头,焊牢器件斜对角1~2个引脚。

3、从第一条引脚开始、顺序逐个焊点焊接,同时加少许直径0.5mm(或更细一些)的焊锡丝,将器件两侧或四周引脚全部焊牢。

窄间距时,不容易控制焊锡丝的送入量,因此也可以涂助焊剂,然后用转移法逐个焊点焊接。

二、拖焊法

1、用镊子夹持器件,对准极性和方向,使引脚与焊盘对齐,居中贴放在相应的焊盘上,用圆锥或凿子形烙铁头先焊牢器件斜对角1~2个引脚。

2、涂助焊剂。

3、给烙铁头上锡。

4、从第一条引脚开始、顺序向下缓慢匀速拖拉烙铁,将器件两侧全部焊牢。

以上就是关于翼形引脚元件的手工焊接方法,希望我得分享对您有所帮助!
