SMT贴片的具体流程是怎样的？

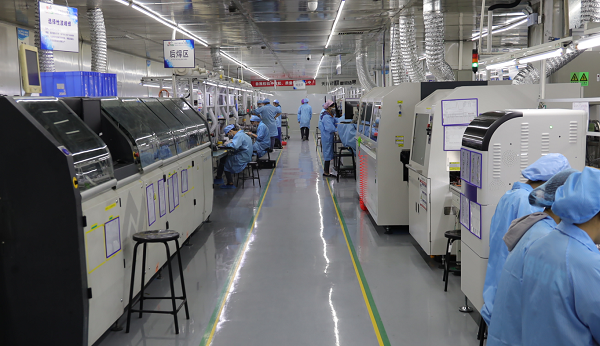

SMT是一种表面贴装的技术，在各种制造加工行业中非常常见的技术和工艺，smt贴片加工是以PCB板为基础，首先锡膏印刷到PCB板的裸板的焊盘上，再用贴片机把元器件贴在PCB板的焊盘上面，再将PCB板流入回流焊中进行焊接，SMT贴片生产就是将元器件贴到PCB裸板上的一列列工序。

1662685135450

SMT贴片的具体流程有哪些？
SMT贴片的工艺的基本要素：丝印，检验，贴片，回流焊，清洗，检查，维修。
1、丝印：需要玩开好钢网，把锡膏印在PCB板的焊盘上，为下一步元器件的焊接作准备。
2、检验：检测印刷机上面锡膏印的质量，再看PCB板上的锡厚度及锡膏印刷的位置，要用仪器SPI锡膏测厚仪查看锡膏印刷的是否平整和厚度是否一致有无移位，拉尖等现象。
3、贴片：使用smt贴片机将表面需要装配的各个元器件部件精准的安装在PCB的固定位置。
4、回流焊：它的作用是把焊膏熔化，使表面贴装上的元器件和PCB板紧密的粘合在一起。它在贴片机的后面。
5、清洗：经过回流焊的焊接后，PCB板上会残留很多脏污焊接残渣等，需要使用清洁机或者人工手工对PCB板进行清洗，以达到干净整洁的目的。
6、检查：生产完成后就需要在机器设备像在线测试仪ICT,AOI，放大镜等来检查PCB板的焊接是否有问题。检验出有问题的板子需要挑出来进行维修。
7、维修：检测出故障的PCB板需要进行检测找出故障进行维修返工。确保生产的pcba板子都是正常的。
