SMT贴片标准的内容和标准分析

返回列表
  • 来源:靖邦
  • 发布日期:2020-08-03 10:36:00
  • 加入收藏
  • 关注:

一、IPC-7351提供了SMT

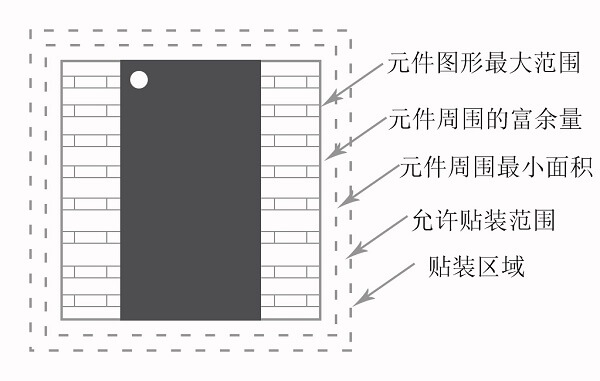

区描述了PCB焊盘图形设计应考虑贴装工艺的因素,如图所示。

IPC-7351为焊盘图形区域提供了扩展范围,它计算出元件边界和焊盘图形边界极限的最小电气和机械容差。这一范围有助于基板设计师确定元件和焊盘图形组合所占据的最小面积。

SMT贴装区域示意图 (1)

二、IPC-7351提供了智能焊盘图形命名规则

IPC-SM-782为每种标准元件提供一个3位数数字的注册焊盘图形(RLP),这一规则不具有向工程师或制造者传送任何有关元件本身信息的智能信息IPC-7351提供了智能焊盘图形命名规则,代替RLP规则。该规则不仅有助于电子工程图解符号的标准化,而且有助于品质工程、PCB设计和制造之间的元件信息交流。

通过在焊盘图形命名规则中提供智能信息,IPC-7351为增强焊盘图形在CAD数据库中的查询能力创造了条件,允许用户以多重属性查询一个具体的元器件。

任何一个行业都有自己的行业标准和指导文件,特别是电子加工行业,本身就是一个技术密集和科技密集的行业,相应的制造标准和规则是很多的。总体上以IPC-7351为总则,知道总体标准。细分到每个类目的加工标准分为医疗电子ISO13485、汽车电子IATF16949等等。

以上是靖邦电子为您提供的行业咨询,希望对您有所帮助!
