PCB为什么要烘烤?

返回列表
  • 来源:靖邦
  • 发布日期:2020-08-10 11:58:00
  • 加入收藏
  • 关注:

最近靖邦电子在进行中国航天产品生产的时候PCB都是经过24小时烘烤的。那么为什么要烘烤24个小时呢?首先我们知道如果航天产品被发射到太空中,它的维修和检验都是一个不可能完成的任务,所以对任何细节都是精益求精的。那么问题来了,为什么PCB要烘烤呢?

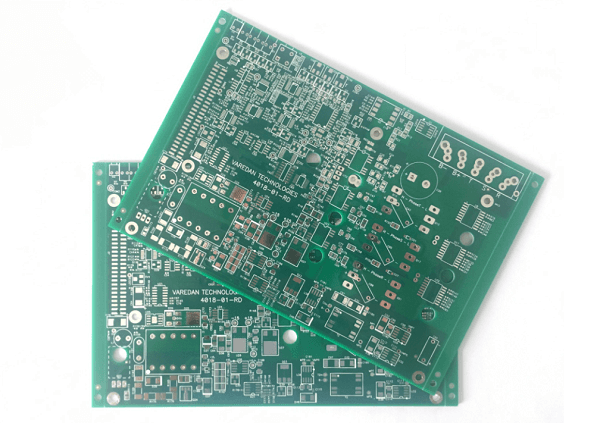

PCB

去湿除潮这就是烘烤的最主要的目的因为空气中会存在水分子,生产出来的PCB长期未今日后端生产的环节,就可能导致电路板吸收外界的水气,而且很多PCB电路板本身采用的材质就容易形成水分子的凝结和侵入,水分子的含量超出了相关的规定,在瞬时温度到200多度的回焊炉、波焊炉、热风平整或手焊的过程中时,这些内部的水分子就会被加热雾化变成水蒸气随着温度的上升水蒸气的体积就会极速膨胀,当温度越高,雾化量的体积也就越大,这时当水蒸气无法即时从PCB内逃逸出来,就很有机会撑胀PCB,将PCB的层与层之间的导通孔(via)拉断,有时则可能造成PCB的层间分离,更严重的连PCB外表都可以看得到起泡、膨龟、爆板等现象,有时候就算PCB外表看不到以上的现象,但其实已经内伤,随着时间的推移和老化就会造成电器产品的功能不稳定,终至造成产品失效。在PCB进行焊接的时候就会造成爆板(popcorn)或分层(delamination)

其实PCB烘烤的程序非常麻烦。

1:烘烤时必须将出厂时的包装拆除后才能放入烤箱中,然后要用超过100℃的温度来烘烤,

2:温度大多设定在120+/-5℃,以确保水气真的可以从PCB本体内蒸发掉。只有经过烘烤完成之后的电路板才能上SMT线打板过回焊炉焊接。

3:烘烤时间根据PCB的厚度与尺寸大小来设定。

4:比较薄或是尺寸比较大的PCB在烘烤后需要用重物压着板子,以降低或避免PCB在烘烤后冷却期间因为应力释放而导致PCB弯曲变形的惨剧发生。

如果经过烘烤后的PCB一旦变形弯曲,在SMT贴片印刷锡膏时就会出现偏移或是厚薄不均的问题,连带的会造成后面回焊时大量的焊接短路或是空焊等不良发生
