PCB生产中的质量管控

返回列表
  • 来源:靖邦
  • 发布日期:2020-04-09 08:54:00
  • 加入收藏
  • 关注:
PCBA技术文章

尽管在PCB电路板生产中实行严格的工艺管理,但在实际的生产过程中常出现一些与工艺要求不符的不良状况据全面质量管理的标准和要求就需要将这些不良品分检出来并对这些不良进行分析和处理

 认知PCB生产中的质量管控


(1) PCB生产中质量检验的认知

① PCB生产中质量检验目的的认知SMT贴片组装工艺的过程中查找和消除错误以实现良好的过程控制提高产品良好率。

② PCB生产中质量检验作用的认知。及早发现缺陷避免不良品流到下一工序减少修理成本及时发现缺陷及时处理避免报废品的产生降低生产成本。

③ PCB生产中质量检测手段的认知。说到手段,PCB质量的检验手段主要有以下几种:

 目检即用人眼直接观察检查pcb产品的品质。在PCB实际的生产流程中印膏印刷、贴片、回流焊接、波峰焊接及在线检测之后都有目检工序分别为pcb印刷目检、炉后对比目检、装配目检、品检。

其特点是成本较低检查效果与PCB贴装密度有关。在低密度贴装情况下检查的可靠性、准确性、持续性都因人而异在高密度贴装情况下检查的可靠性、准确性、持续性一般都降低检查时间相应较长。

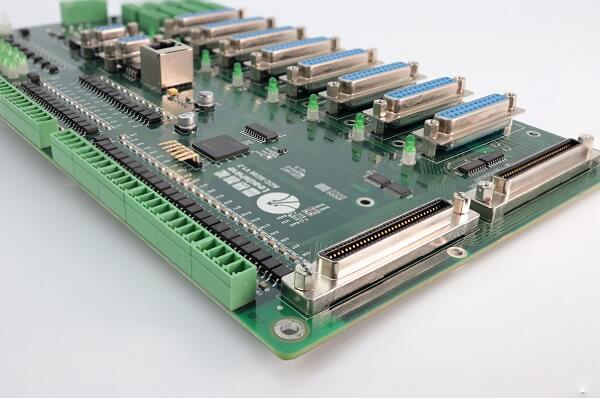

PCBA

 AOI检测自动光学检测(Automated Optical Inspection, AOI)即用自动光学设备进行检测是目检的替代手段。通常在印膏印刷、回流焊接之后设有AOI检测工序。

其特点是检测系统与PCBA贴装密度无关检测速度快、精度高、重现度高检测的不良结果通过墨水直接标记于PCB上或在操作显示器上用图形错误标示。

 ICT检测线路测试(In-circuit Tester,ICT)即用线路测试机进行线路故障诊断。通常在PCB组装完之后设有ICT检测工序。

其特点是故障的诊断能力极强。对焊接缺陷如桥接、空焊、虚焊、导线断线都可直接显示出焊点位置;对由于元器件缺陷引起的焊接缺陷也可检出如表1所示。

贴装元器件

漏装

悬浮

极性

片状电阻、电容、电感

可判别

可判别

无该项测试

钽电解电容

可判别

可判别

附加条件可判别

三极管、二极管

可判别

可判别

可判别

光电耦合器

可判别

可判别

可判别

SOP / QFP IC

可判别

附加条件可判别

附加条件可判别

SOJ / PLCC IC

可判别

附加条件可判别

附加条件可判别

连接器

附加条件可判别

附加条件可判别

附加条件可判别

 (2) PCB生产中的质量管控


    一、构建PCB生产中质量管控的文件体系。

        1、建立PCB质量检验制度

                  2、制定PCB质量检验标准

                  3、制定目检、AOT检测、ICT检测及FCT检测作业规范

                  4、规范检测设备(AOI检测仪、ICT检测机及FCT检测机)的使用指导

                  5、制定检验记录表格或标签

          6、规范设备操作的注意事项。

  二、PCB生产中质量检验的现场管理

 专职的、经过培训的质量管理及检验人员严格执行PCB质量检验制度检验流程。在锡膏印刷之后设置目检或AOI检测、在贴片之后设置目检、在回流焊接之后设置目检或AOI检测、在波峰焊接之后设置ICTFCT检测再之后设置装配目检及品质检查所有检测依据检验标准判断PCB产品质量好与不好并将检测结果记录备查或在产品上贴上相应的标签所有设备的使用按使用指导正确操作所有检测过程按标准流程进行都做相应的记录等等。比如ICT检测时的要求(注意事项)机器专人操作非制定人员未经许可不得操作或修改程序,禁止无关人员动用该机器作业者要戴合格的静电环或静电手套不许戴金属饰物禁止做过功能测试放板时要轻拿轻放以免损伤元件若机器出现故障或连续三次出现同一不良情况要立即通知相应的工程及管理人员处理检验合格方可进入下一工序。

 ICT检测时的作业步骤核对料号、扫操作员代码、取待测板、打开socket上盖、目检、装pcb板、合上上盖、按主屏扫描、取测试结果、打开上盖、取出测试板。

 以上是pcb生产过程中的质量管控要求,pcb制造商严格执行此标准才能做得更好
